Descriere

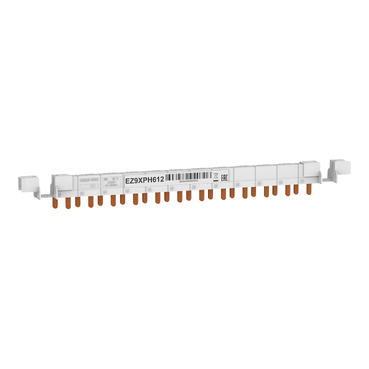

Acest produs Easy9 este o bara colectoare orizontala, tip pieptene, cu 12 module. Este dedicat instalatiilor 1L+N. Este adecvat pentru 6 aparate (1P+N sau 2P). Aceasta bara colectoare tip pieptene este compatibila cu produsele Easy9 MCB, RCCB, RCBO. Numarul total de module de 18mm este de 12. Tensiunea operationala nominala Ue este 230 V c.a. (faza/neutru). Tensiunea nominala de izolare Ui este de 500 V c.a.. Frecventa de functionare este de 50 Hz. Latimea sa este de 24 de module de 9 mm. Culoarea este gri deschis (RAL7035). Gradul de protectie este IP20. Gradul de poluare este de 3. In conformitate cu standardul IEC 60695-2-1, rezistenta la incendiu se autostingere la 850°C in decurs de 30 s.
Documente
Specificatii
| Measurements | |
| Length | 220 mm |
| Cross section | - |
| Width in number of modular spacings | 12 |
| Module width | 9 mm |
| Colour | |
| Colour | Grey |
| Options | |
| Insulated | Yes |
| Connection | |
| Type of electric connection | Pin |
| Electrical | |
| Number of phases | 1 |
| Rated surge voltage | - |
| Rated permanent current Iu | 63 A |
| Conditioned rated short-circuit current Iq | - |
| Number of poles | 2 |
| Max. rated operation voltage Ue | 230 V |
| Rated short-time withstand current lcw | - |
| Application | |
| Suitable for devices with auxiliary switch | No |
| Suitable for devices with N-conductor | No |
| Suitable for number of devices | 12 |
| Package 1 | |
| volume | 210,6 cm3 |
| weight | 76 g |
| length | 27 cm |
| width | 2,6 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606489940683 |
| Package 2 | |
| volume | 3104,64 cm3 |
| weight | 1,002 kg |
| length | 30,8 cm |
| width | 16,8 cm |
| qmax | 12 |
| qmin | 12 |
| um | BX |
| gtin | 13606489940680 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 7,473 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 84 |
| qmin | 84 |
| um | CT |
| gtin | 43606489940681 |
| Package 4 | |
| weight | 71,164 kg |
| length | 80 cm |
| width | 60 cm |
| qmax | 672 |
| qmin | 672 |
| um | PF |
