Descriere

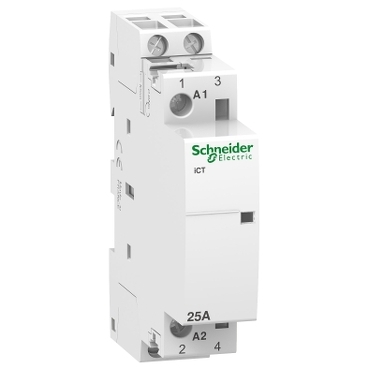

Acti9 iCT este un contactor modular. Este un dispozitiv de comanda la distanta 2P cu 2 contacte normal deschise. Curentul nominal In este de 25 A in regim AC-7a si 8,5 A in regim AC-7b. Tensiunea operationala nominala Ue este de 250 V c.a. Tensiunea de control Uc este de la 230 V c.a. la 240 V c.a. Acest dispozitiv poate fi utilizat pentru circuitele de control. Acest dispozitiv poate fi utilizat pentru comutarea de la distanta a motoarelor mici (ventilatoare, mixere) sau sistemelor HVAC. Acest produs este in conformitate cu standardul SR EN 61095. Rezistenta electrica este de pana la 100000 cicluri in regim AC-7A sau AC-1, 30000 cicluri in regim AC-7C, AC-7B, AC-3, AC-5A sau AC-5B. Numarul maxim de comutari este de 100 pe zi. Tensiunea nominala de izolare Ui este de 500 V c.a.. Tensiunea nominala de rezistenta la impuls Uimp este de 4 kV. Gradul de poluare este 2. Se monteaza pe sina DIN. Latimea sa este de 2 module de 9 mm. Culoarea produsului este alb (RAL9003). Dimensiunile sunt (L) 81mm x (I) 18mm x (a) 68.5mm. In conformitate cu standardul SE EN 60529, gradul de protectie este IP20 si IP40 in cofret. Temperatura de functionare este de la -5 °C la 60 °C. Temperatura de depozitare este de la -40°C la 70°C.
Documente
Specificatii
| Model/type | |
| With day/night function | No |
| Measurements | |
| Built-in depth | 43.5 mm |
| Width in number of modular spacings | 1 |
| Electrical | |
| Max. load fluorescent lamp (parallel compensated) | 1200 VA |
| Max. incandescent lamp load | 2850 W |
| Rated excitation voltage | 230 V |
| Max. load fluorescent lamp | 1200 VA |
| Max. load fluorescent lamp (Duo circuit) | 2400 VA |
| Rated operation current | 25 A |
| Rated operating voltage | 250 V |
| Voltage type (operating voltage) | AC |
| Voltage type (excitation voltage) | AC |
| Other | |
| Utility category | 7 |
| Connection | |
| Number of contacts as normally open contact | 2 |
| Number of contacts as normally closed contact | 0 |
| Setting/control | |
| Slider for hand switch | No |
| Options | |
| Additional equipment possible | Yes |
| Hum-free | No |
| Protection | |
| Degree of protection (IP) | IP20 |
| Package 1 | |
| volume | 107,1 cm3 |
| weight | 115 g |
| length | 8,5 cm |
| width | 7 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480088575 |
| Package 2 | |
| volume | 1755,6 cm3 |
| weight | 1,437 kg |
| length | 23,1 cm |
| width | 9,5 cm |
| qmax | 12 |
| qmin | 12 |
| um | BX |
| gtin | 13606480088572 |
| Package 3 | |
| volume | 36000 cm3 |
| weight | 17,903 kg |
| length | 40 cm |
| width | 30 cm |
| qmax | 144 |
| qmin | 144 |
| um | CT |
| gtin | 43606480088573 |
| Package 4 | |
| weight | 150,5 kg |
| length | 80 cm |
| width | 60 cm |
| qmax | 1152 |
| qmin | 1152 |
| um | PF |

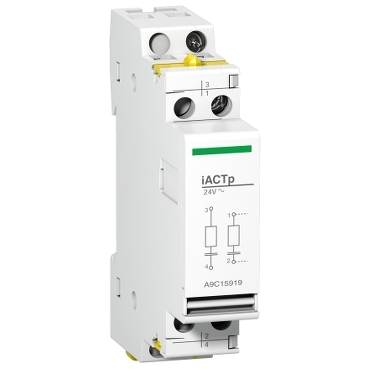

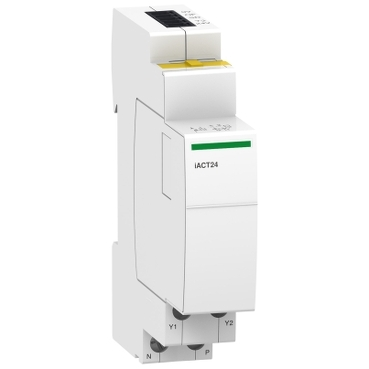

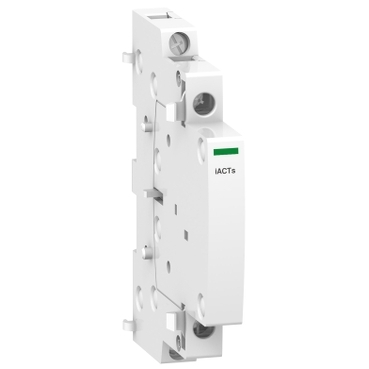

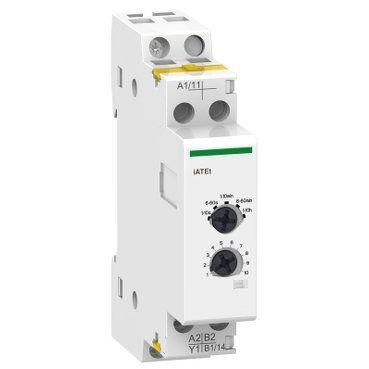

Accesorii
