Descriere

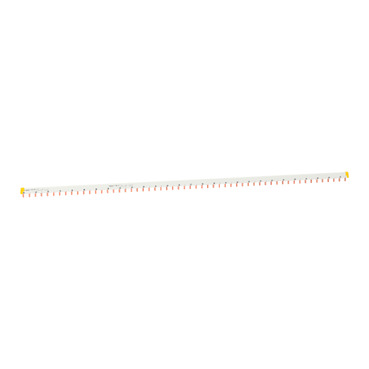

Acest produs Acti9 este o bara colectoare tip pieptene orizontala, decupabila, cu 57 de module pentru Acti9 iC60 sau Acti9 iK60. Este dedicat instalatiilor N+1L. Tipul este NL (Nul, Faza). Este adecvat pentru 28 de aparate (1P+N). Lungimea este de 1000mm. Numarul total de module de 18mm este de 57. Sectiunea transversala a pinului este de 16 mm². Tipul de conexiune electrica este PIN. Numarul de faze este 1. Numarul de poli este 2. Curentul operational nominal Ie la 40°C este de 100 A. Curentul de scurtcircuit Isc este compatibil cu capacitatea de rupere a intreruptoarelor Schneider Electric. Tensiunea de izolare nominala Ui este de 500 V c.a. Tensiunea operationala nominala Ue este de 415 V c.a. Culoarea dispozitivului este alb RAL9003. Gradul de poluare este de 3. In conformitate cu standardul IEC 60695-2-1, rezistenta la incendiu se autostingere la 960°C in decurs de 30 s. Este in conformitate cu standardul EN/IEC 61439-1.
Documente
Specificatii
| Colour | |
| Colour | White |
| Measurements | |
| Length | 1000 mm |
| Cross section | 16 mm² |
| Width in number of modular spacings | 57 |
| Module width | 18 mm |
| Options | |
| Insulated | Yes |
| Electrical | |
| Number of phases | 1 |
| Rated surge voltage | - |
| Conditioned rated short-circuit current Iq | - |
| Rated permanent current Iu | 100 A |
| Number of poles | 2 |
| Max. rated operation voltage Ue | 415 V |
| Rated short-time withstand current lcw | - |
| Connection | |
| Type of electric connection | Pin |
| Application | |
| Suitable for devices with auxiliary switch | Yes |
| Suitable for devices with N-conductor | Yes |
| Suitable for number of devices | 28 |
| Package 1 | |
| volume | 50,544 cm3 |
| weight | 455 g |
| length | 104 cm |
| width | 0,9 cm |
| qmax | 1 |
| qmin | 1 |
| um | C62 |
| gtin | 3606480485138 |
| Package 2 | |
| volume | 5103 cm3 |
| weight | 2,28 kg |
| length | 9 cm |
| width | 105 cm |
| qmax | 5 |
| qmin | 5 |
| um | BX |
| gtin | 13606480485135 |
| Package 3 | |
| volume | 720000 cm3 |
| weight | 135,12 kg |
| length | 120 cm |
| width | 80 cm |
| qmax | 270 |
| qmin | 270 |
| um | PF |
| gtin | 73606480485137 |
